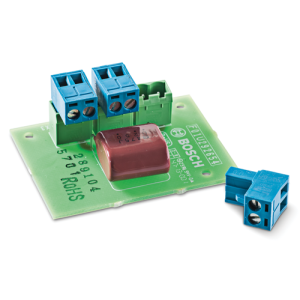

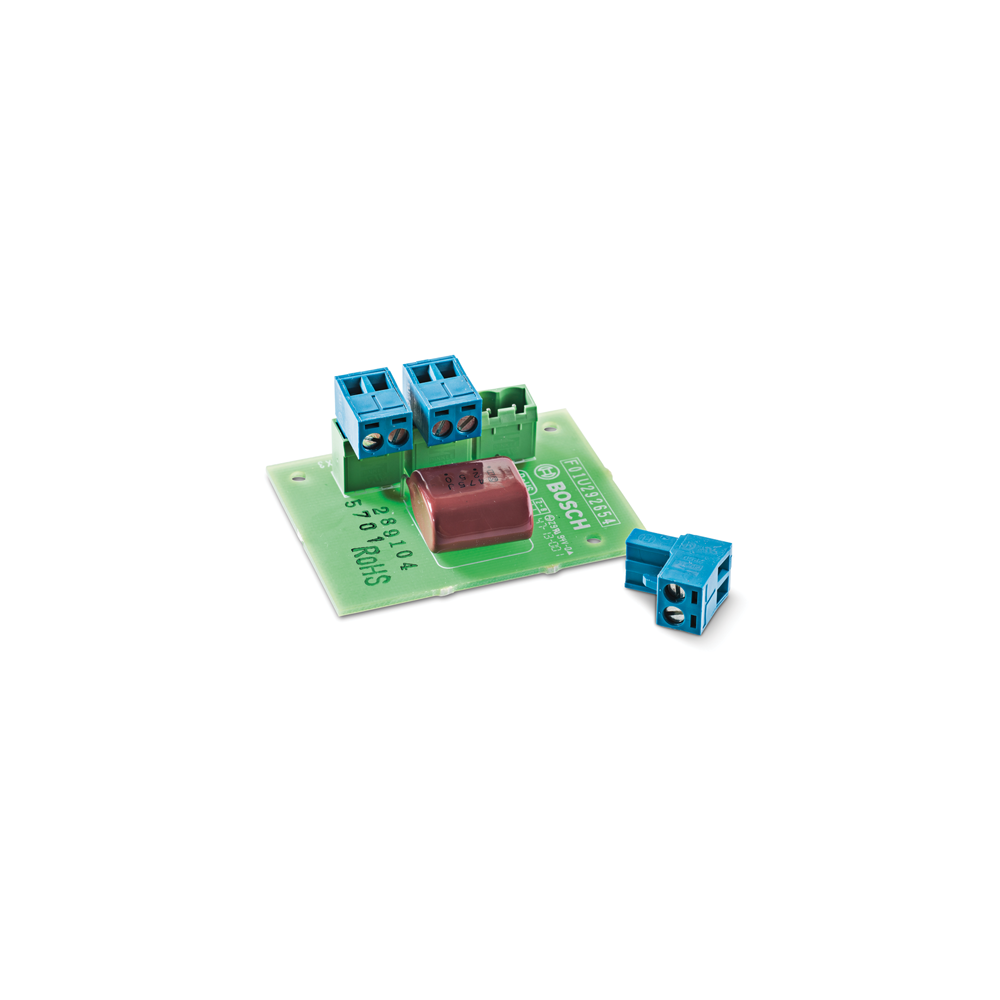

Bosch - PM1-LISD, Carte de blocage CC pour ligne haut-parleur 70/100 V

Caractéristiques

- Carte professionnelle de blocage de courant continu

- Conçue pour systèmes d'isolation de ligne haut-parleur

- Fournit une dérivation sans courant continu

- Compatible avec haut-parleurs 70 V

- Compatible avec haut-parleurs 100 V

- Adaptée aux haut-parleurs sans condensateur de blocage CC interne

- Condensateur de découplage intégré

- Blocage efficace du courant continu

- Protection contre les surcharges par limitation du courant

- Charge maximale de dérivation de 20 W

- Charge maximale traversante de boucle de 500 W

- Connexion audio de boucle jusqu'à 120 VAC

- Courant maximal de boucle de 5 A

- Connecteurs séparés pour entrée et sortie de boucle

- Connexion séparée pour dérivation haut-parleur

- Connecteurs à vis amovibles

- Raccordement rapide et pratique

- Compatible avec différents systèmes d'isolation de ligne

- Compatible avec Bosch PRA-LIM

- Compatible avec Bosch PRA-LID

- Permet la création de boucles de haut-parleurs redondantes

- Réduit la complexité des installations d'alarme vocale

- Peut réduire le besoin de câblage E30 coûteux

- Format standard compact

- Compatible avec plusieurs haut-parleurs Bosch

- Montage possible directement dans certains haut-parleurs

- Montage possible dans un boîtier IP30 dédié

- Conçue pour les systèmes de sonorisation professionnelle

- Adaptée aux systèmes d'alarme vocale

- Conforme à EN 54-16

- Conforme à ISO 7240-16

- Conforme à EN 50849

- Conforme à VDE 0833-4

- Conforme à NEN 2575

- Construction compacte et légère

Spécifications

- Marque : Bosch

- Référence : PM1-LISD

- Numéro de commande : F.01U.288.246

- Type : Carte de blocage CC pour haut-parleur

- Application : Isolation de ligne de haut-parleur

- Systèmes compatibles : Sonorisation et alarme vocale

- Tension haut-parleur compatible : 70 V / 100 V

- Connexion boucle haut-parleur : Audio 120 VAC

- Courant maximal de boucle : 5 A

- Charge maximale traversante des haut-parleurs : 500 W

- Charge maximale sur dérivation : 20 W

- Filtre passe-haut à 100 V / charge 20 W : 67 Hz

- Filtre passe-haut à 100 V / charge 10 W : 34 Hz

- Type de connexion : Connecteurs à vis amovibles

- Connexions : Entrée boucle / sortie boucle / dérivation

- Montage : À l'intérieur du haut-parleur

- Montage alternatif : Boîtier IP30 compatible

- Dimensions (H × L × P) : 60 × 45 × 30 mm

- Poids : 16 g

- Température de fonctionnement : -5 °C à +55 °C

- Température de stockage : -20 °C à +70 °C

- Température de transport : -20 °C à +70 °C

- Humidité relative de fonctionnement : 15 % à 90 %, sans condensation

- Pression atmosphérique : 600 à 1100 hPa

- Certification urgence : EN 54-16

- Certification internationale : ISO 7240-16

- Conformité alarme vocale : EN 50849

- Conformité Allemagne : VDE 0833-4

- Conformité Pays-Bas : NEN 2575

- Norme de sécurité : EN 62368-1

- Immunité : EN 55035 / EN 50130-4

- Émissions : EN 55032 / EN 61000-6-3

- Conformité environnementale : EN/IEC 63000

- Éléments inclus : Carte de blocage CC et jeu de connecteurs
