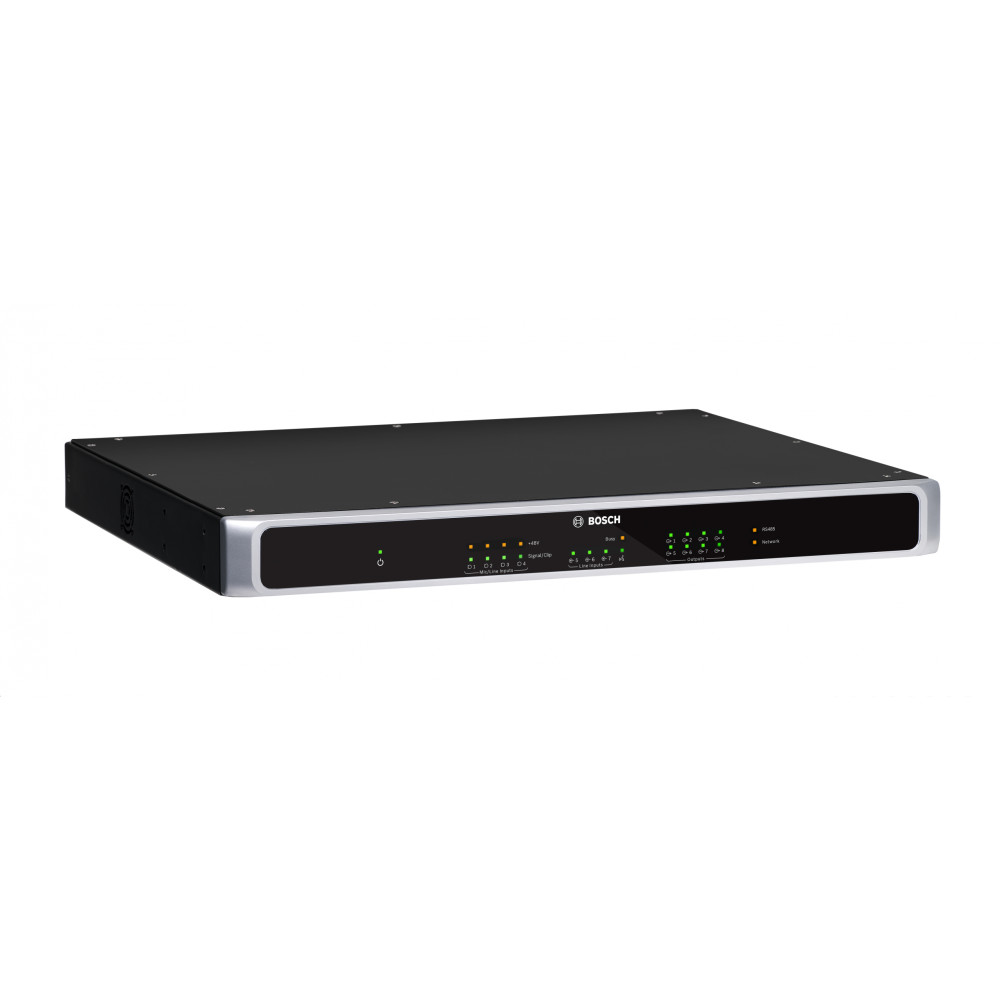

Bosch - PLM-8M8, Mélangeur-matrice DSP PLENA matrix 8 zones

Caractéristiques

- Mélangeur-matrice DSP professionnel à huit zones

- Élément central du système Bosch PLENA matrix

- Traitement numérique du signal intégré

- Processeur d'enceintes intégré pour chaque zone

- Huit zones de sortie entièrement indépendantes

- Routage flexible des sources vers chaque zone

- Mélange indépendant des entrées microphone/ligne par zone

- Sélection indépendante des sources musicales par zone

- Quatre entrées commutables microphone ou ligne

- Connecteurs combinés XLR et jack TRS

- Entrées audio symétriques professionnelles

- Atténuateur d'entrée de -16 dB

- Alimentation fantôme 48 V sélectionnable

- Filtre passe-haut 100 Hz sur les entrées

- Trois entrées stéréo pour sources musicales

- Connecteurs RCA pour la musique d'ambiance

- Entrée dédiée pour pupitre d'appel

- Compatible avec le pupitre Bosch PLM-8CS

- Entrée dédiée pour panneau de commande mural

- Compatible avec le panneau Bosch PLM-WCP

- Connexions des accessoires par protocole RS485

- Installation en série des accessoires RS485

- Entrée logique de neutralisation prioritaire

- Activation de l'urgence par fermeture de contact

- Priorité générale de l'entrée d'urgence

- Quatre niveaux de priorité configurables pour les pupitres

- Fonction Ducking pour atténuer automatiquement les sources

- Gestion des annonces et des carillons

- Cinq configurations DSP mémorisables

- Rappel rapide des préréglages enregistrés

- Idéal pour les espaces multifonctions

- Égaliseur paramétrique d'entrée à cinq filtres

- Filtres d'entrée de type Bell, Shelf ou Notch

- Compresseur de dynamique sur les entrées

- Réglage du seuil, ratio, attaque, relâchement et gain

- Filtres passe-haut et passe-bas configurables

- Filtres de coupure jusqu'au huitième ordre

- Égaliseur paramétrique de sortie à sept filtres

- Filtres de sortie Bell, Shelf, Notch ou All-pass

- Compresseur de dynamique indépendant par sortie

- Délai de sortie réglable jusqu'à 120 ms

- Réglage indépendant du niveau de chaque sortie

- Fonction d'inversion de phase des sorties

- Fonction Dynamic Bass intégrée

- Coupure individuelle des entrées et sorties

- Huit sorties de zone audio symétriques

- Connexions de sortie sur borniers Phoenix Euroblock

- Deux sorties RJ45 Amp Link intégrées

- Transmission de quatre canaux par câble CAT 5 blindé

- Connexion directe aux amplificateurs PLENA matrix

- Réduction du câblage dans le rack

- Installation plus rapide et plus ordonnée

- Interface réseau Ethernet 10/100 Mbps

- Configuration depuis un ordinateur Windows

- Interface graphique PC intuitive

- Application iOS pour le contrôle des zones

- Contrôle possible depuis iPhone ou iPad compatible

- Routeur sans fil externe requis pour le contrôle iOS

- Niveaux d'accès utilisateur personnalisables

- Protection des réglages réservés à l'installateur

- Voyants de présence du signal et d'écrêtage

- Voyant d'alimentation fantôme active

- Voyants d'activité RS485 et Ethernet

- Indication du signal sur les sorties

- Indication du bus audio du pupitre d'appel

- Absence de commandes accessibles en façade

- Protection contre les modifications involontaires

- Interrupteur secteur situé sur le panneau arrière

- Installation autonome ou en rack 19 pouces

- Format compact d'une unité de rack

- Supports de montage 19 pouces fournis

Spécifications

- Marque : Bosch

- Référence : PLM-8M8

- Numéro de produit : F.01U.269.004

- Gamme : PLENA matrix

- Type : Mélangeur-matrice DSP et processeur d'enceintes

- Nombre de zones de sortie : 8

- Nombre d'entrées microphone/ligne : 4

- Connecteurs microphone/ligne : 4 connecteurs combinés XLR/TRS

- Niveau d'écrêtage sans atténuateur : 8,4 dBu / 6,2 dBV

- Niveau d'écrêtage avec atténuateur : 24,2 dBu / 21,9 dBV

- Atténuation d'entrée : -16 dB

- Alimentation fantôme : 48 V

- Réjection en mode commun à 1 kHz : 46 dB

- Distorsion des entrées microphone/ligne : Inférieure à 0,01 %

- Plage dynamique microphone/ligne : 103 dB pondérée A

- Nombre d'entrées musicales : 3 stéréo

- Connecteurs des entrées musicales : 3 paires RCA Cinch

- Niveau d'écrêtage des entrées musicales : 10,2 dBu / 8 dBV

- Distorsion des entrées musicales : Inférieure à 0,004 %

- Plage dynamique des entrées musicales : 103 dB pondérée A

- Nombre de sorties de zone : 8

- Type de sorties de zone : Symétriques

- Connecteurs des sorties de zone : Borniers Phoenix Euroblock

- Niveau maximal des sorties audio : 17,7 dBu / 15,5 dBV

- Sorties Amp Link : 2 connecteurs RJ45

- Zones Amp Link : Zones 1 à 4 et zones 5 à 8

- Niveau nominal Amp Link : 1 V

- Impédance Amp Link : Inférieure à 100 Ω

- Connecteur du pupitre d'appel : 1 RJ45

- Connecteur du panneau mural : 1 RJ45

- Protocole des accessoires : RS485

- Entrée logique : Bornier Phoenix métrique à 2 pôles

- Interface Ethernet : 1 RJ45 10/100 Mbps

- Filtre passe-haut d'entrée : 100 Hz

- Égaliseur paramétrique d'entrée : 5 filtres

- Égaliseur paramétrique de sortie : 7 filtres par sortie

- Filtres de coupure : Passe-haut et passe-bas jusqu'au huitième ordre

- Délai maximal de sortie : 120 ms par sortie

- Nombre de préréglages DSP : 5

- Réponse en fréquence : 20 Hz à 20 kHz, +0/-3 dB

- Tension secteur nominale : 100 à 240 V CA ±10 %

- Fréquence secteur : 50/60 Hz

- Limites de tension d'entrée : 90 à 264 V CA

- Connecteur secteur : IEC

- Consommation sans accessoire connecté : Inférieure à 10 W

- Consommation maximale : 54 W

- Contrôle informatique : Interface graphique pour Windows

- Contrôle mobile : Application iOS

- Dimensions : 45 × 440 × 358 mm

- Format de montage : Rack 19 pouces, 1U

- Installation : Autonome ou en rack

- Couleurs : Noir trafic RAL 9017 et argent RAL 9006

- Poids : Environ 6 kg

- Température de fonctionnement : -10 °C à +45 °C

- Température de stockage : -40 °C à +70 °C

- Humidité relative : Inférieure à 95 %

- Norme de sécurité : EN 60065

- Émissions CEM : EN 55103-1

- Immunité CEM : EN 55103-2

- Certification régionale : CE

- Éléments fournis : Mélangeur PLM-8M8 et cordon secteur

- Accessoires fournis : Supports de montage en rack 19 pouces

- Documentation fournie : Consignes de sécurité
